Chapitre 3 · Discrimination · Cas 10
Discrimination double chambre et bi-tachycardie
Patient et épisode
Patient
- Homme de 59 ans ; myocardiopathie valvulaire mitrale avec fraction d’éjection altérée ; implanté d’un défibrillateur double chambre Teligen
Résumé
- Épisode diagnostiqué bi-tachycardie par le défibrillateur avec FA et TV
- A>V mais rythme stable et vecteurs discordants en tachycardie avec vecteur de référence
Le tracé
Touchez un numéro sur le tracé, ou une ligne de la liste ci-dessous

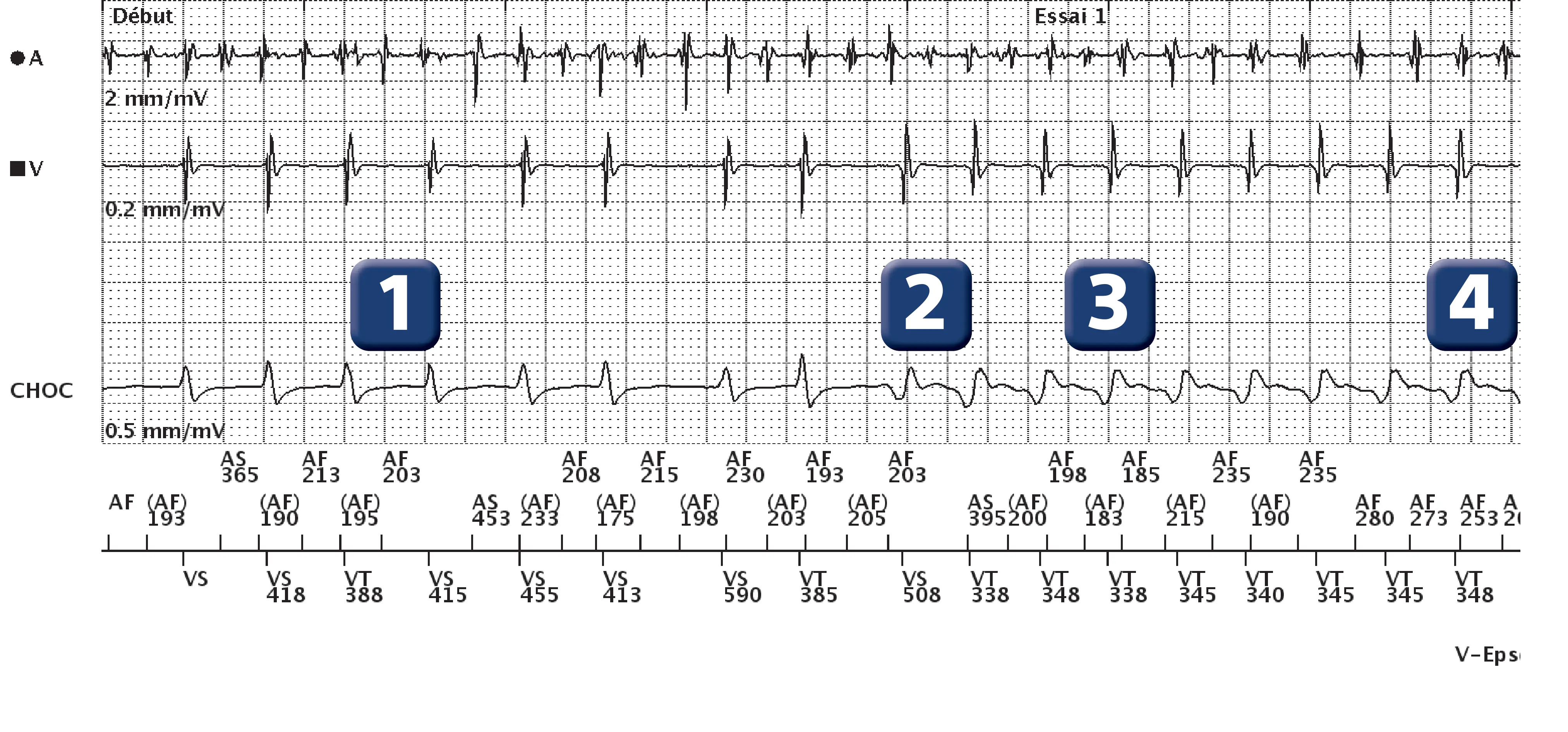

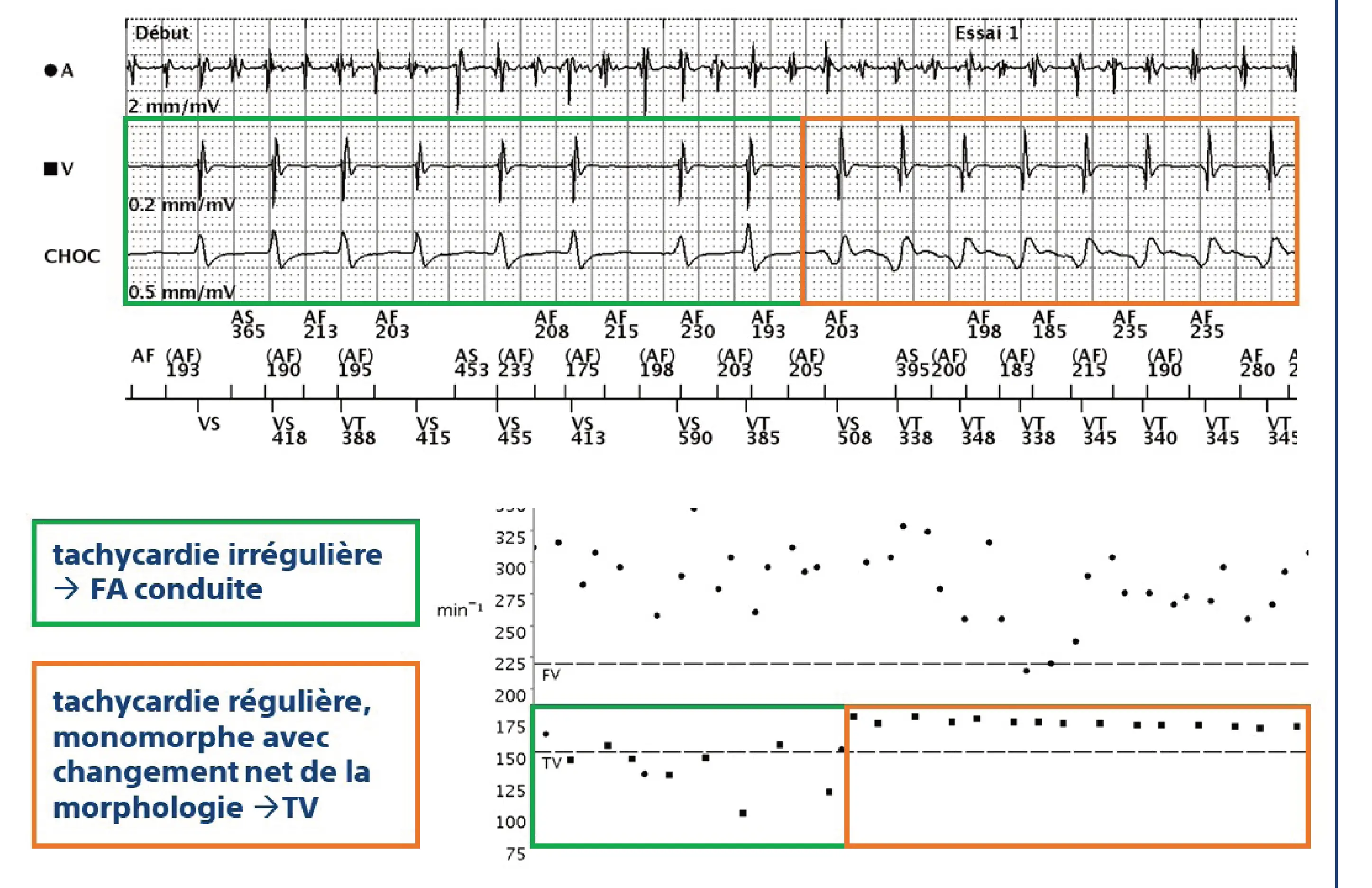

- FA avec conduction auriculo-ventriculaire relativement rapide et irrégulière
- Accélération brutale du rythme ventriculaire avec changement de morphologie des ventriculogrammes ; le rythme devient régulier
- Au troisième cycle consécutif en zone de TV, initiation de la détection d’un épisode d’arythmie ; à partir de cet intervalle, chaque intervalle atrial est classé comme inférieur ou supérieur au seuil de fibrillation auriculaire (chez ce patient, seuil programmé à 170 battements/minute, valeur nominale) ; c’est également à partir de ce cycle (5 cycles avant le marqueur épisode) que débute la mesure de la stabilité ; la variance moyenne est calculée sur ces 5 intervalles (4 variances)
- Après 8 cycles VT consécutifs, marqueur V-Epsd

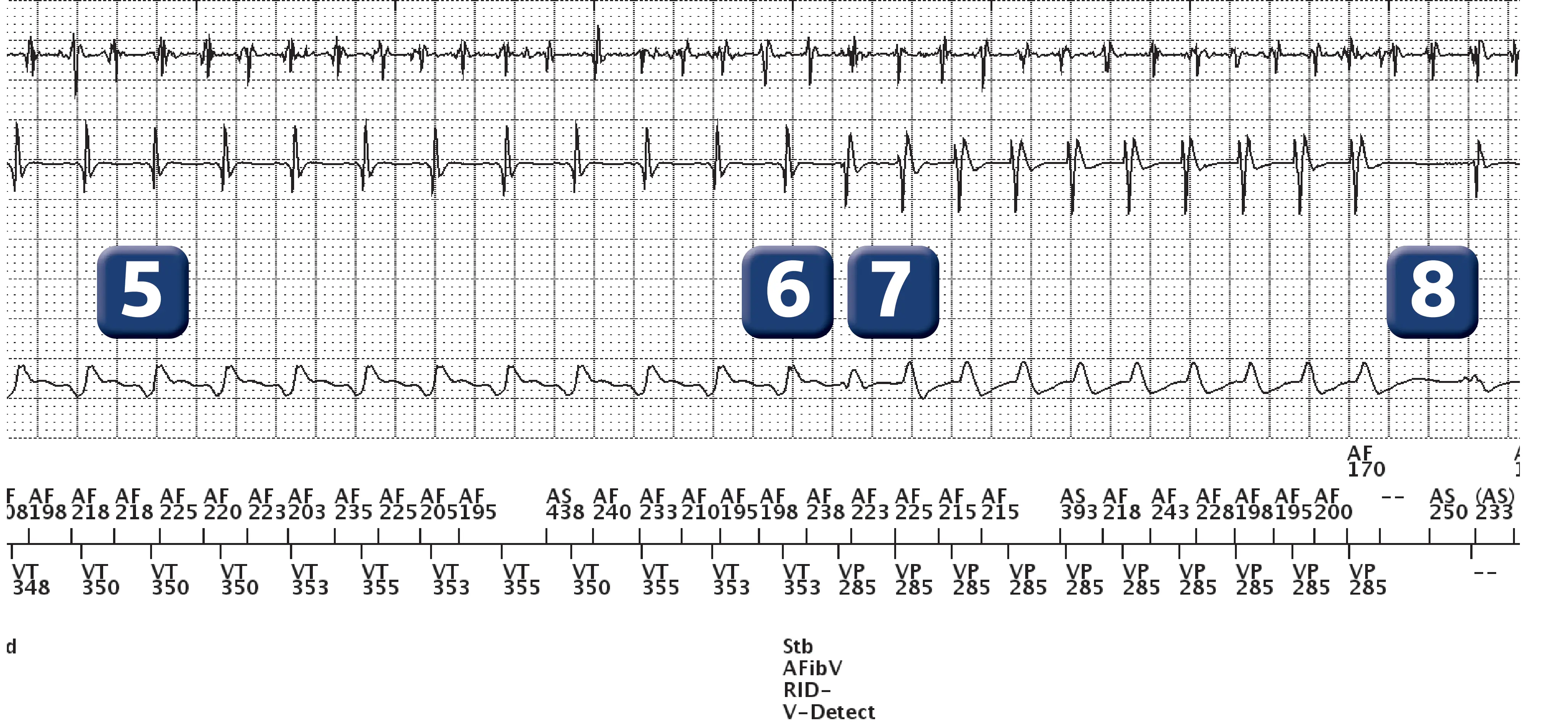

- À partir de ce cycle, il reste 10 cycles jusqu’au marqueur V-Detect ; l’analyse de la corrélation des vecteurs est réalisée sur ces 10 cycles critère de stabilité de nouveau satisfait
- En fin de durée, diagnostic de bitachycardie et décision de traiter : FA (initialement au moins 6 intervalles atriaux sur 10 rapides puis en permanence au moins 4/10 rapides), rythme stable (stabilité mesurée < seuil de stabilité programmé) sans correspondance entre morphologie en tachycardie et morphologie de référence (pour moins de 3 battements/10, le vecteur est corrélé au vecteur de référence)
- Salve d’ATP (burst de 10 complexes)
- Probable échec du burst et poursuite de la bi-tachycardie

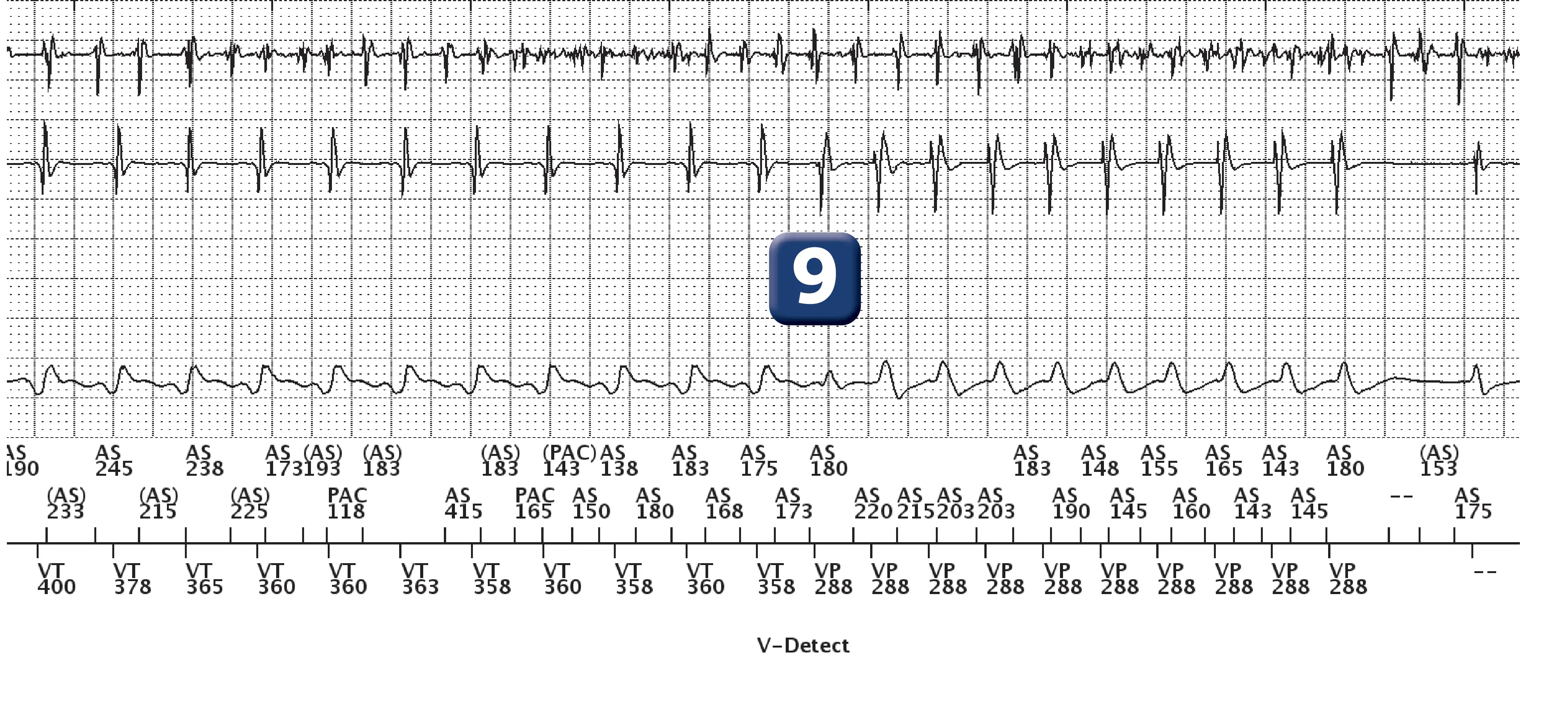

- Confirmation de la persistance de la tachycardie uniquement basée sur un argument de fréquence cardiaque (V-Detect); poursuite de la tachycardie ventriculaire (pas de discrimination en post ATP)
- Second burst

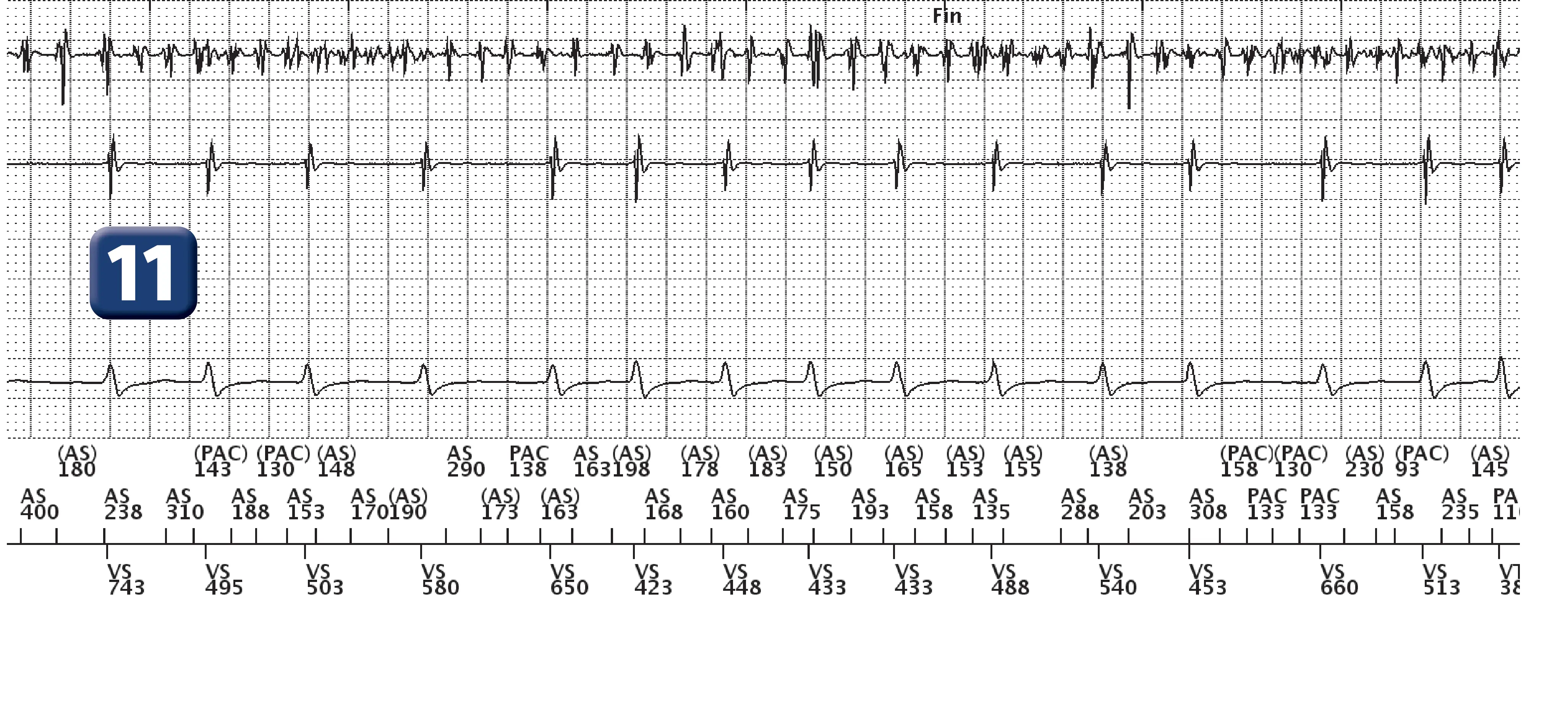

- Burst efficace et réduction de l’arythmie ventriculaire
Les points à retenir
- Ce tracé montre l’intérêt de coupler les discriminateurs pour le diagnostic de tachycardies complexes comme les bitachycardies ; la discrimination est opérée par étapes
- Étape 1, V>A : Faux
- Étape 2, au moins 3 cycles ventriculaires sur 10 corrélés : faux (RID-)
- L’analyse se poursuit (étape 3) avec une analyse de la stabilité et une recherche de FA
- L’analyse de seuil de fréquence Fib A recherche l’existence d’un rythme atrial rapide, en comparant les différents intervalles atriaux par rapport à un seuil programmé (seuil de fréquence Fib A) ; l’analyse atriale commence à l’initialisation de la détection de la tachyarythmie ventriculaire ; chaque intervalle atrial est classé plus rapide ou plus lent que l’intervalle du Seuil de la fréquence Fib A ; lorsque au moins 6 des 10 derniers intervalles sont considérés comme plus rapides que le Seuil de fréquence Fib A, l’appareil décrète qu’une FA est présente ; ce paramètre ne peut être programmé que conjointement avec la stabilité
- L’analyse de la stabilité s’effectue en mesurant le degré de variabilité des intervalles RR en tachycardie ; les différences entre cycles ventriculaires, ainsi qu’une différence moyenne, sont calculées tout au long de la Durée ; lorsque la Durée expire, la stabilité du rythme est évaluée en comparant la différence moyenne actuelle aux seuils Stabilité et Choc si instable programmés ; si la différence moyenne est supérieure aux seuils programmés, le rythme est déclaré instable ; des seuils indépendants sont disponibles pour les fonctions Stabilité (inhibitrice) ou Choc si instable
- L’idée de l’association entre les 2 critères stabilité/seuil de fréquence FibA est de traiter, les rythmes stables, les rythmes instables sans FA (rythme auriculaire < seuil de fréquence Fib A) mais de s’inhiber en présence d’un rythme instable avec fréquence atriale > seuil de fréquence Fib A (suspicion de FA conduite)
- Dans cet exemple, le dispositif retrouve un diagnostic de FA avec un rythme stable (diagnostic de bitachycardie) et les thérapies sont délivrées
