Chapitre 3 · Discrimination · Cas 13

Discrimination double chambre et erreur de discrimination par réglage inadapté du pourcentage de corrélation

Patient et épisode

Patient 1

  • Homme de 79 ans avec myocardiopathie ischémique ; implanté d’un défibrillateur triple chambre Resonate

Résumé

  • Épisode de tachycardie avec fréquence atriale égale à la fréquence ventriculaire (V>A : Faux)
  • Initialement, corrélation ID de rythme : Vrai ; inhibition des thérapies
  • Dans un second temps, ID de rythme : Faux ; FA : vraie + rythme stable (valeur-seuil programmée à 20 ms)
  • Une salve d’ATP est délivrée

Résumé

  • Épisode de tachycardie avec fréquence atriale égale à la fréquence ventriculaire (V>A Faux)
  • ID de rythme : Faux ; FA : faux ; rythme stable (valeur-seuil programmée à 20 ms)
  • Plusieurs bursts et rampes sont délivrés

Le tracé

Touchez un numéro sur le tracé, ou une ligne de la liste ci-dessous

Trace 1

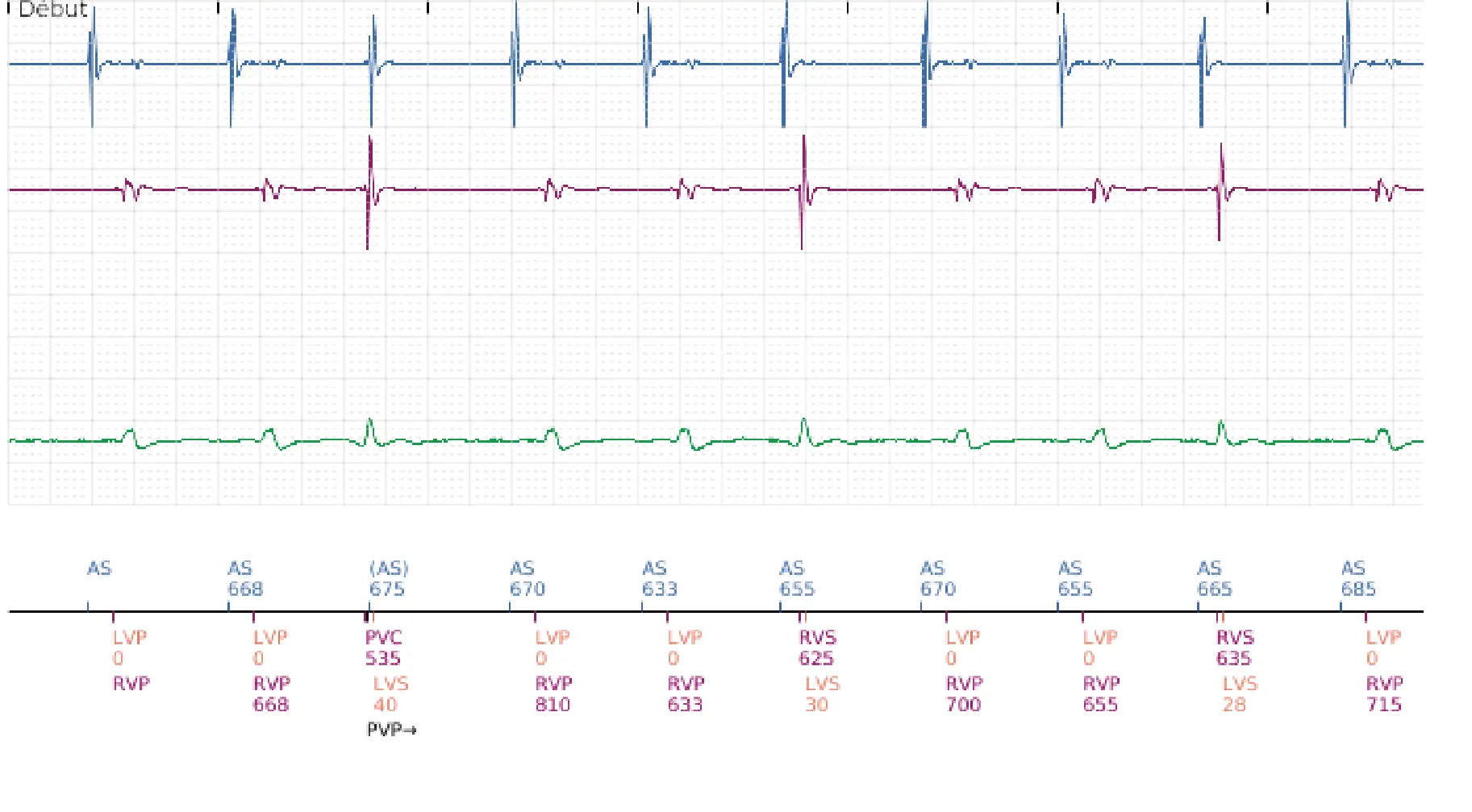

Électrogramme Boston Scientific DAI, segment 1 sur 5 — Discrimination double chambre et erreur de discrimination par réglage inadapté du pourcentage de corrélation

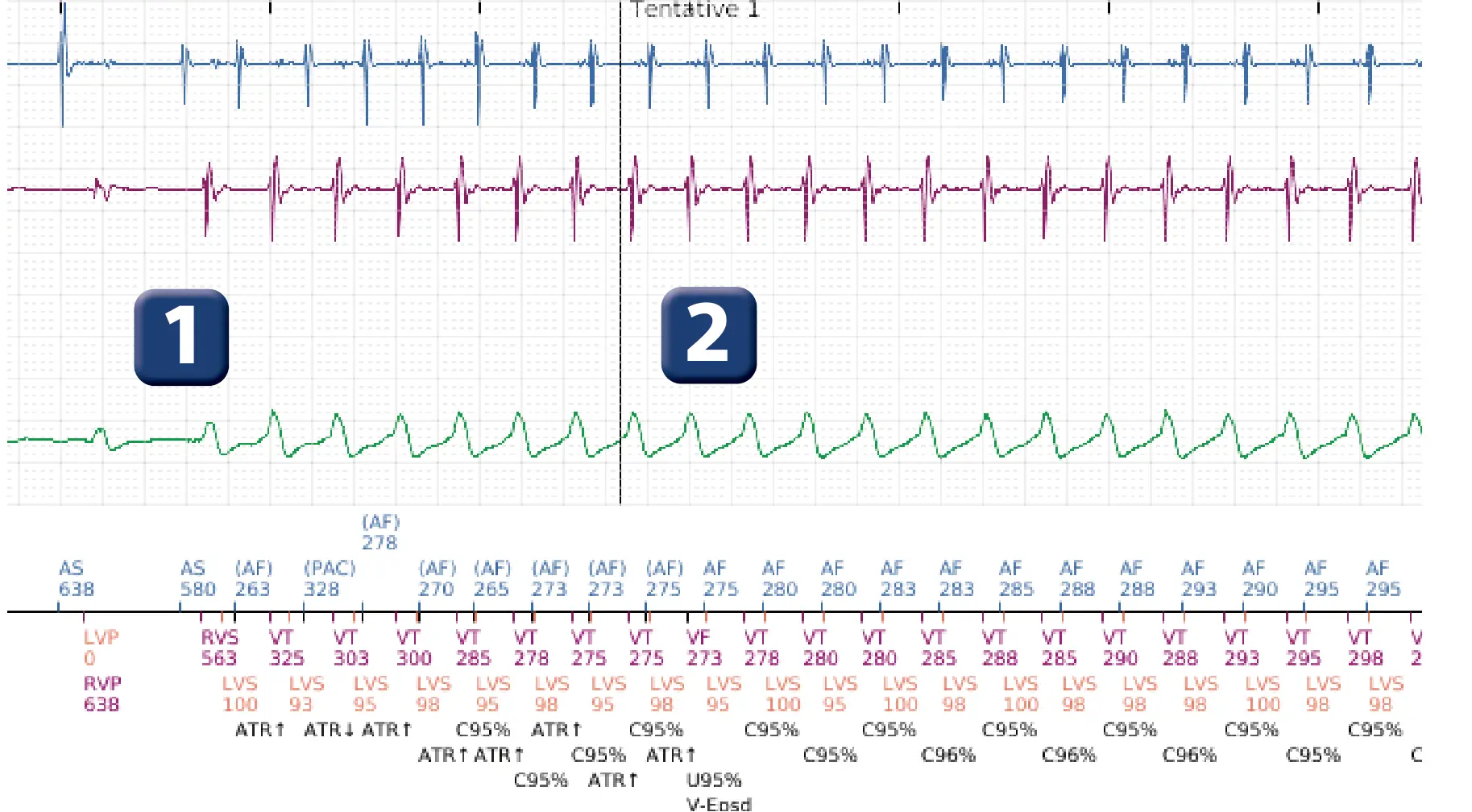

Électrogramme Boston Scientific DAI, segment 2 sur 5 — Discrimination double chambre et erreur de discrimination par réglage inadapté du pourcentage de corrélation

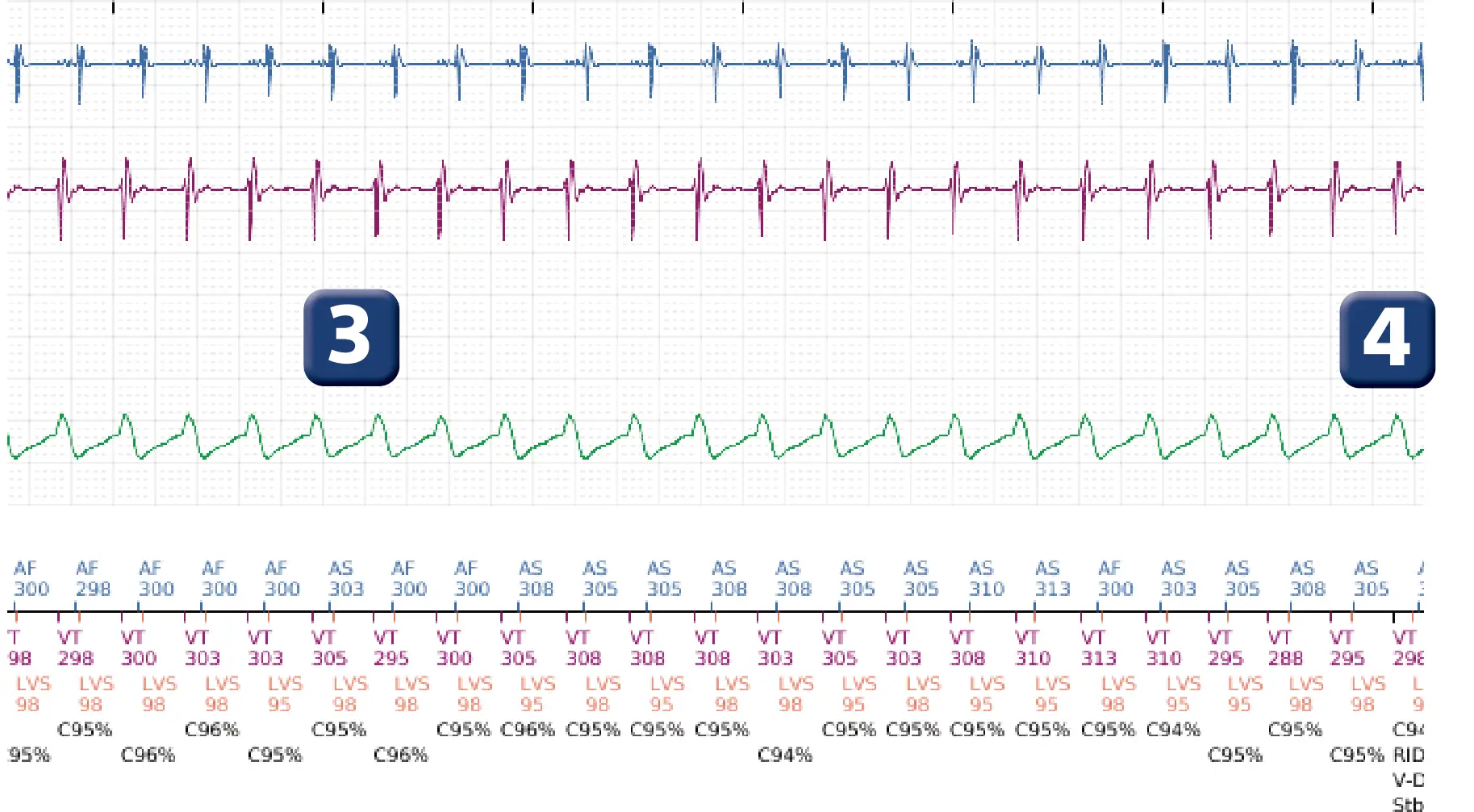

Électrogramme Boston Scientific DAI, segment 3 sur 5 — Discrimination double chambre et erreur de discrimination par réglage inadapté du pourcentage de corrélation

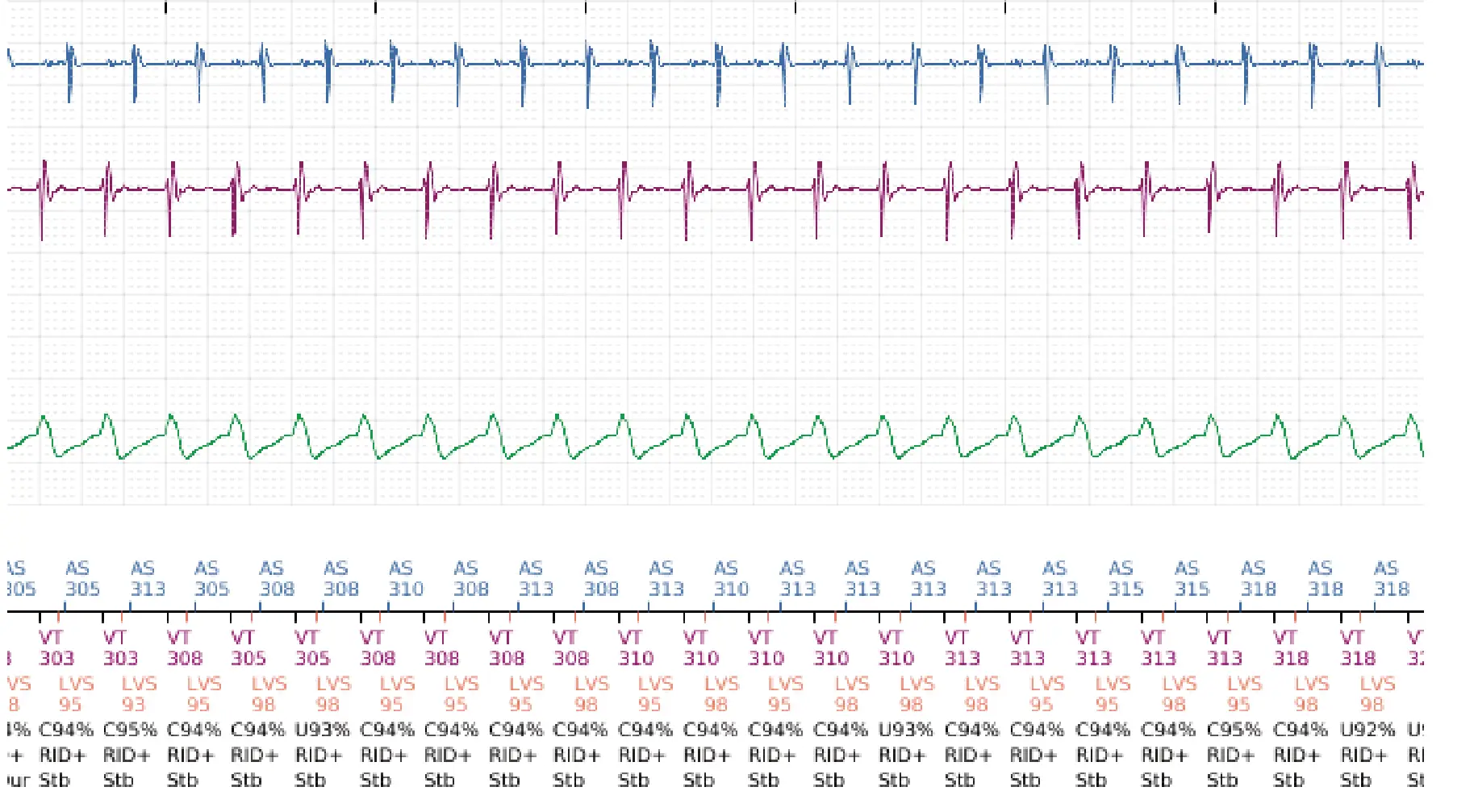

Électrogramme Boston Scientific DAI, segment 4 sur 5 — Discrimination double chambre et erreur de discrimination par réglage inadapté du pourcentage de corrélation

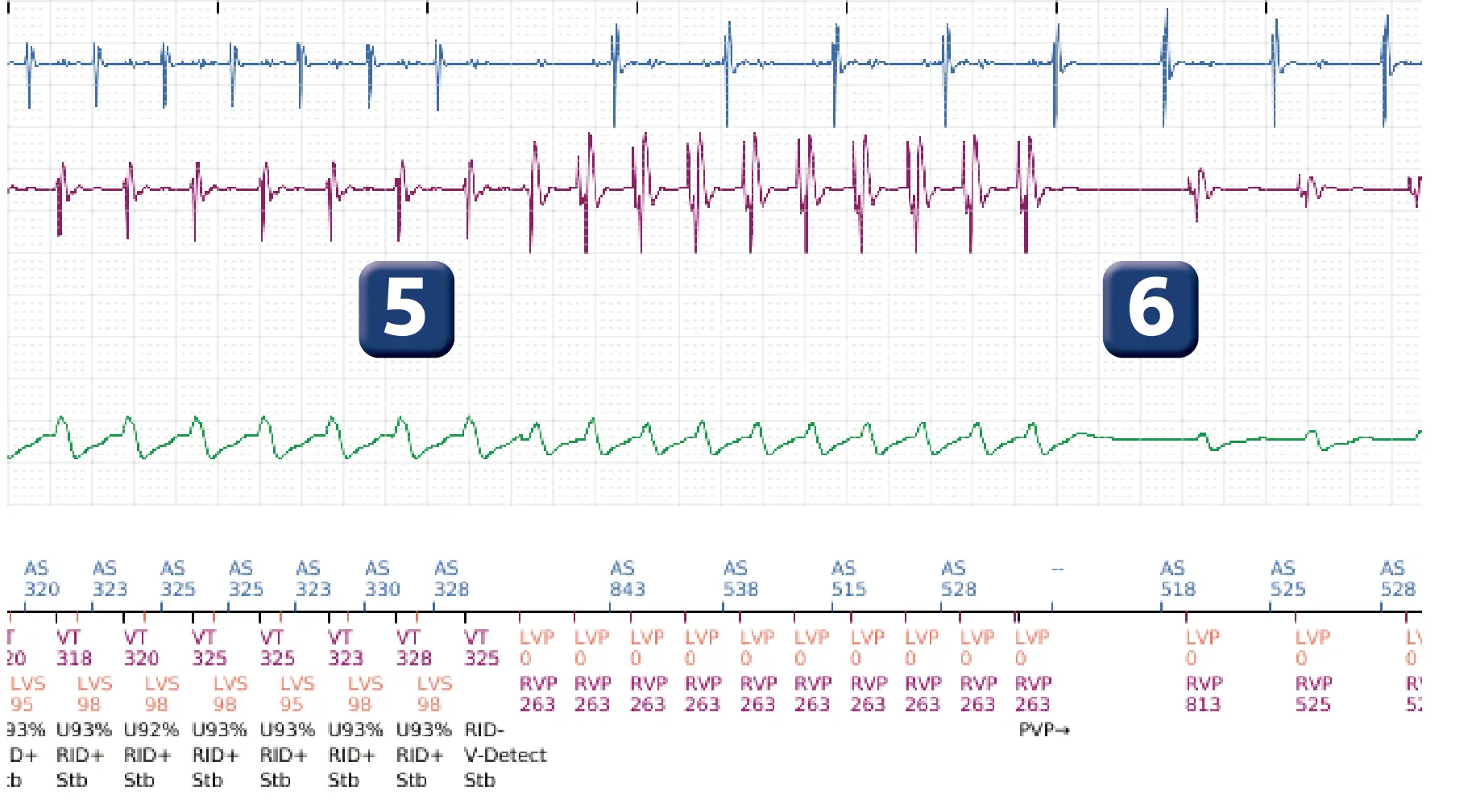

Électrogramme Boston Scientific DAI, segment 5 sur 5 — Discrimination double chambre et erreur de discrimination par réglage inadapté du pourcentage de corrélation
  1. Début d’une tachycardie régulière 1/1 ; premier cycle rapide au niveau de l’oreillette
  2. Après 8 cycles VT ou VF consécutifs, marqueur V-Epsd ; les complexes ventriculaires sont corrélés
  3. À la fin de la durée ; pour le dispositif, le rythme est stable avec un diagnostic de FA ; thérapies non délivrées car RID+ (au moins 3 complexes ventriculaires corrélés sur 10)
  4. Poursuite de la discrimination cycle à cycle avec toujours RID+
  5. RID- (moins de 3 cycles corrélés sur les 10 derniers) ; rythme stable avec diagnostic de FA : suspicion de double tachycardie et une salve d’ATP est délivrée
  6. Réduction de l’arythmie

Trace 2

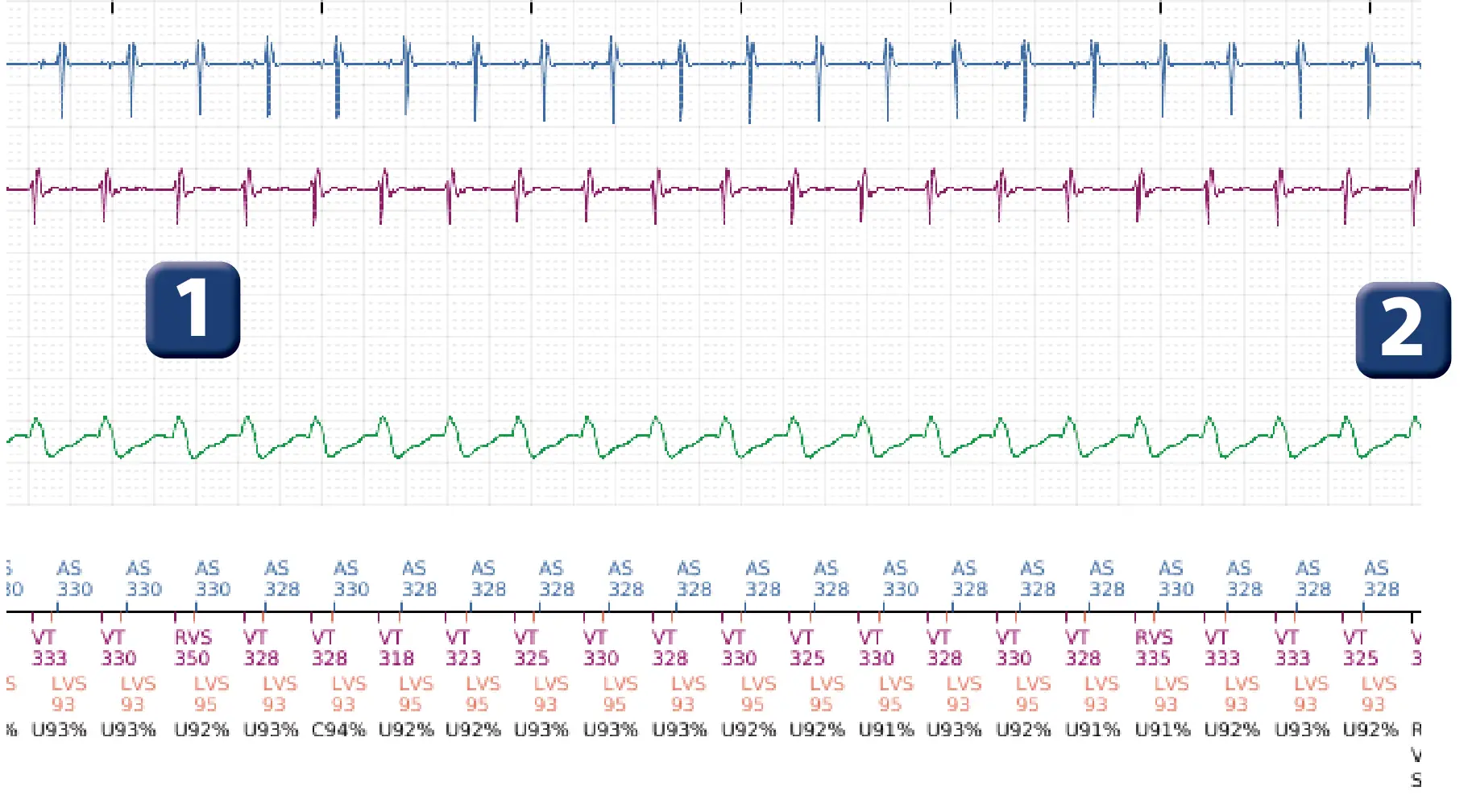

Électrogramme Boston Scientific DAI, segment 1 sur 3 — Discrimination double chambre et erreur de discrimination par réglage inadapté du pourcentage de corrélation

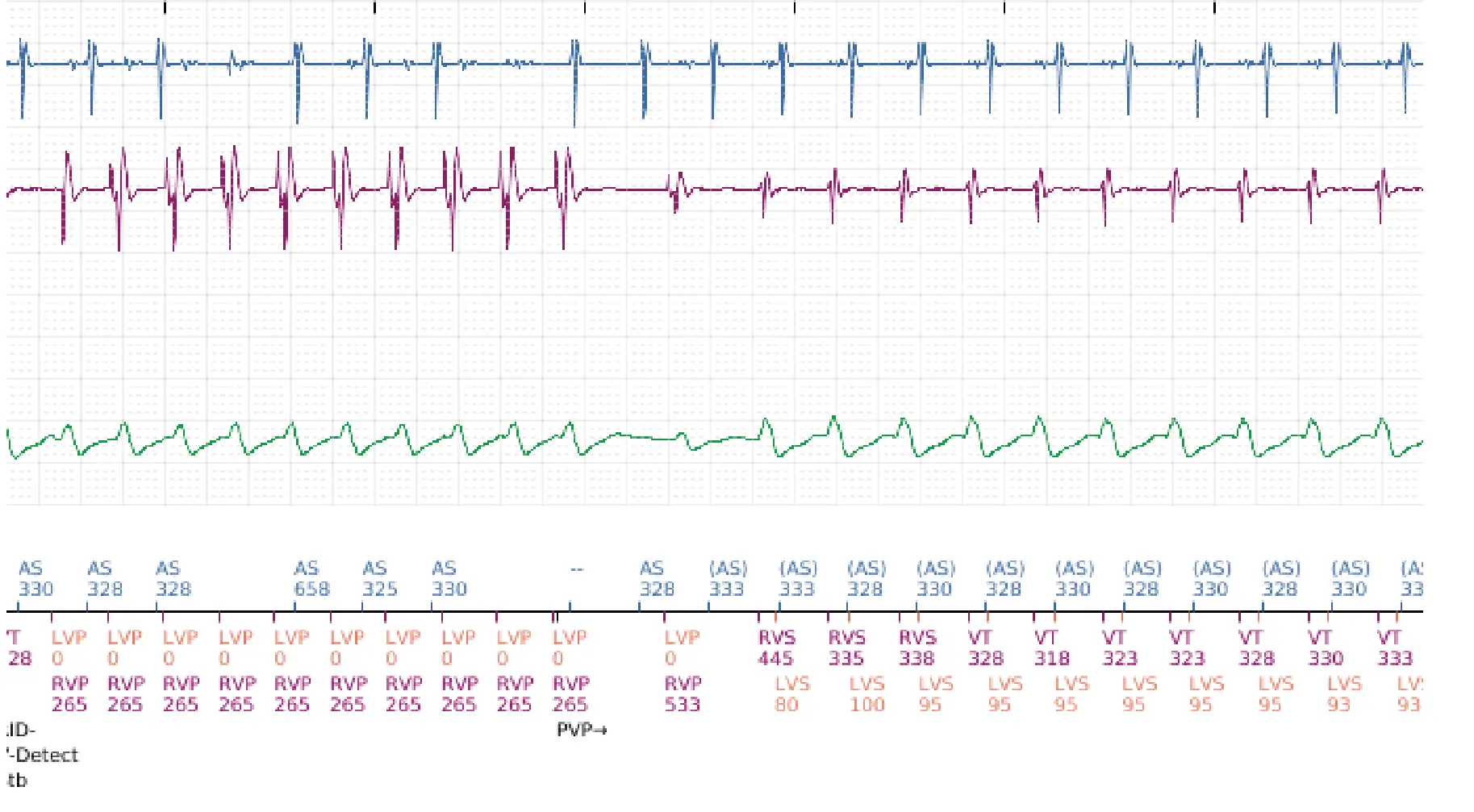

Électrogramme Boston Scientific DAI, segment 2 sur 3 — Discrimination double chambre et erreur de discrimination par réglage inadapté du pourcentage de corrélation

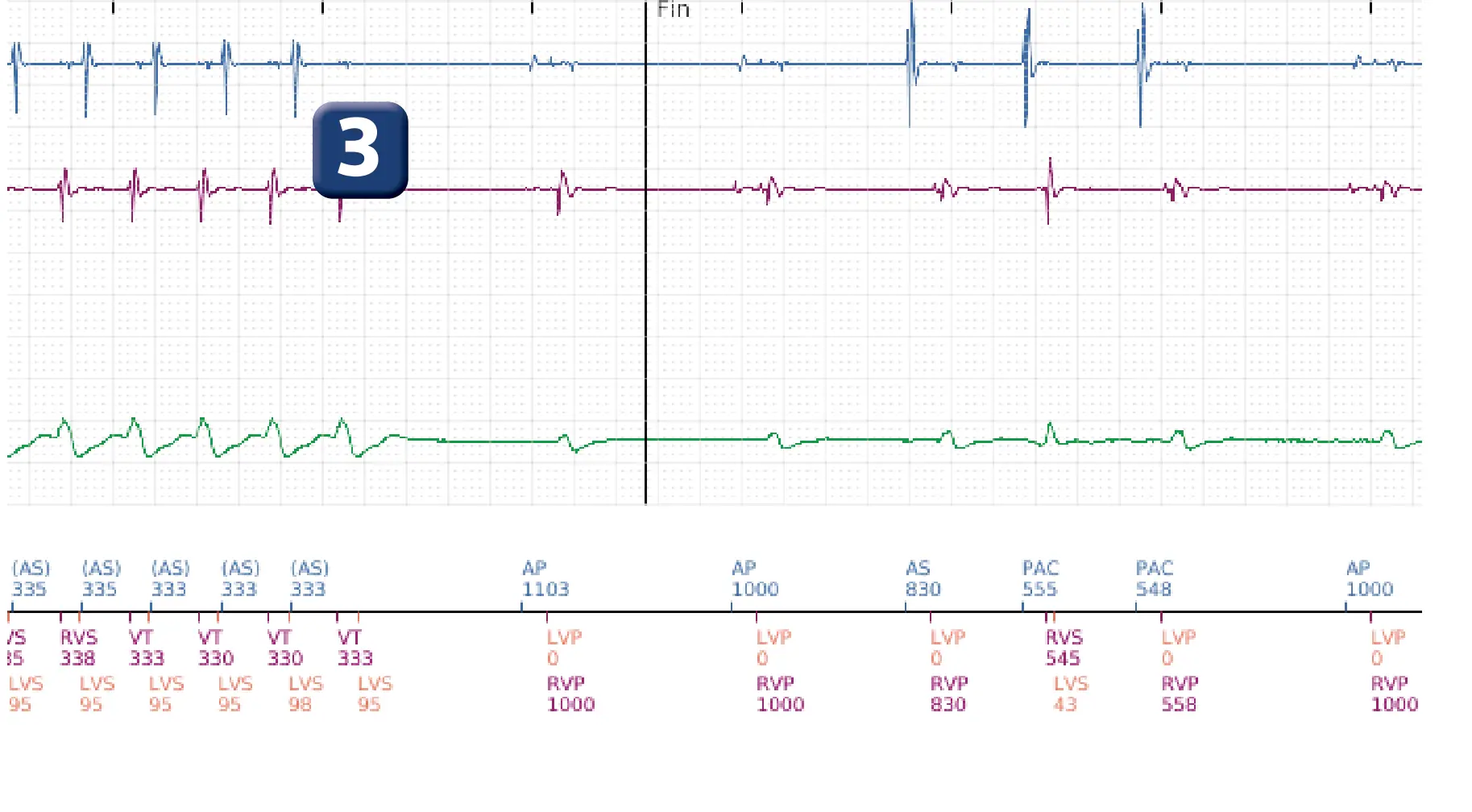

Électrogramme Boston Scientific DAI, segment 3 sur 3 — Discrimination double chambre et erreur de discrimination par réglage inadapté du pourcentage de corrélation
  1. Tachycardie régulière 1/1 identique à la précédente
  2. Fin de la durée ; RID- (moins de 3 cycles corrélés sur les 10 derniers) ; rythme stable et salve d’ATP
  3. Arrêt spontané de la tachycardie sur un ventricule

Les points à retenir

  • Ce patient présentait des épisodes de tachycardie atriale mal discriminés en rapport avec un seuil de corrélation programmé trop haut ; la programmation d’un seuil <93% aurait permis d’éviter la survenue des thérapies inappropriées
  • En présence d’une tachycardie 1/1, différents diagnostics sont possibles (TV avec conduction rétrograde, tachycardie sinusale, tachycardie atriale 1/1, tachycardie jonctionnelle) ; chez ce patient, certains éléments sont en faveur du diagnostic de tachycardie atriale : argument de fréquence chez ce patient de 79 ans, la tachycardie débute sur un cycle atrial prématuré (premier tracé), la tachycardie s’arrête spontanément sur un ventricule (second tracé) ; sur le premier tracé, la tachycardie s’arrête à la suite d’une salve de stimulation ventriculaire anti-tachycardique ce qui n’est pas contraire au diagnostic de tachycardie atriale, un nombre non négligeable de tachycardies atriales 1/1 pouvant être réduit par stimulation ventriculaire (conduction rétrograde et réduction de l’arythmie)

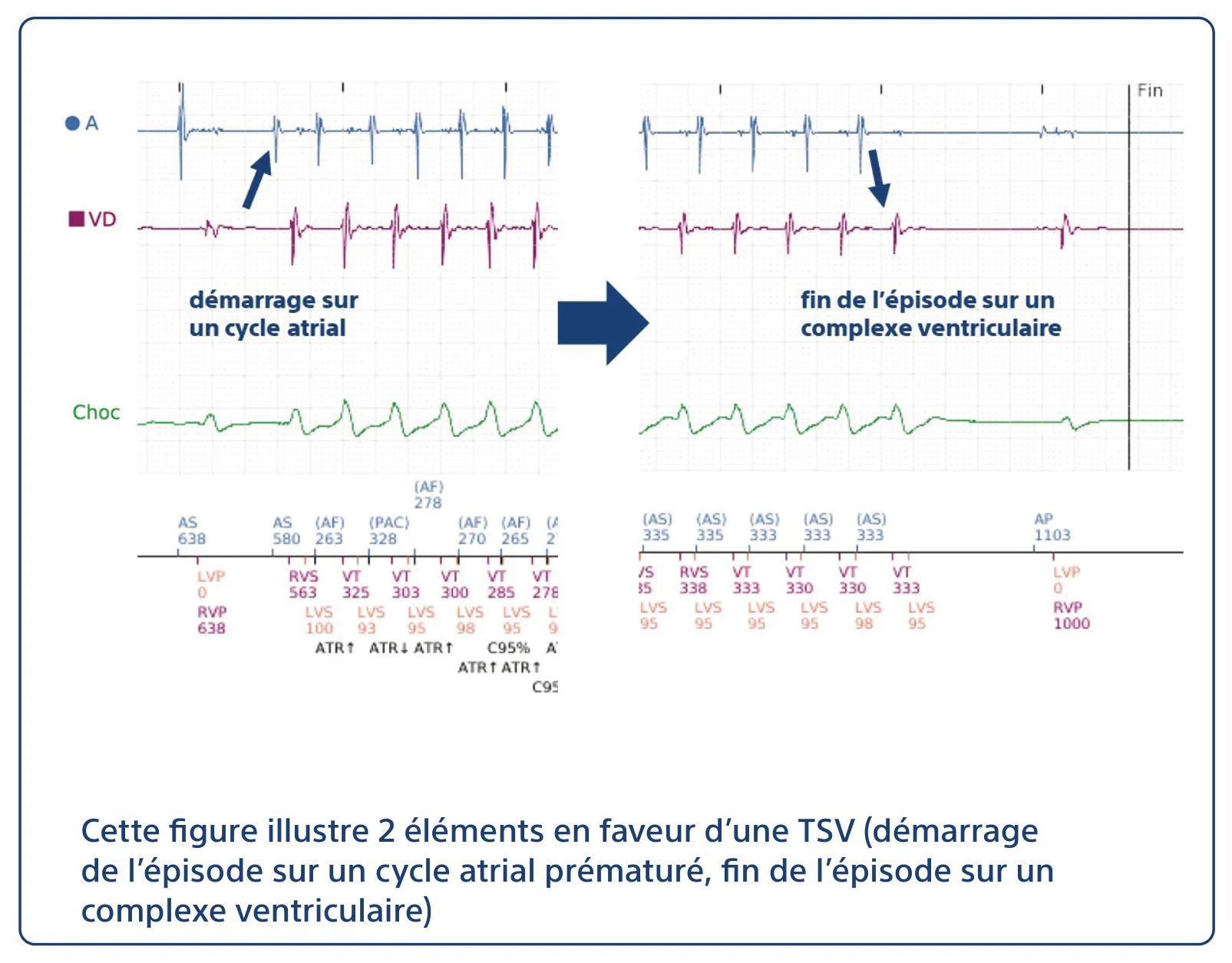

Cette figure illustre 2 éléments en faveur d’une TSV (démarrage de l’épisode sur un cycle atrial prématuré, fin de l’épisode sur un complexe ventriculaire)
Cette figure illustre 2 éléments en faveur d’une TSV (démarrage de l’épisode sur un cycle atrial prématuré, fin de l’épisode sur un complexe ventriculaire)
